拱形屋面結構廣泛應用于糧庫罩棚
拱形屋面結構廣泛應用于糧食儲備庫等建筑中,因其采用彩色鍍鋅鋼板機械鎖邊連接,具有良好的自然防水性能,且外觀美觀、堅固耐用,整體自重較輕,結構科學合理,具備良好的抗風抗震能力。此類屋面不僅抗風抗雪性能突出,還能滿足較高的風速和雪載要求,適合多種氣候環境。
在江蘇地區,許多糧庫采用這種拱形屋頂作為倉間罩棚,用于方便糧食裝卸和機械設備停放。今年上半年,施工隊長吳仕寬帶領團隊在江蘇揚州高郵完成了超過1000平方米糧食儲備庫倉間罩棚的建設。隨后,原業主又委托建設另一棟拱形罩棚,結構形式保持一致,包含混凝土短柱、H鋼橫梁、屋面瓦和山墻板,面積有所差異。

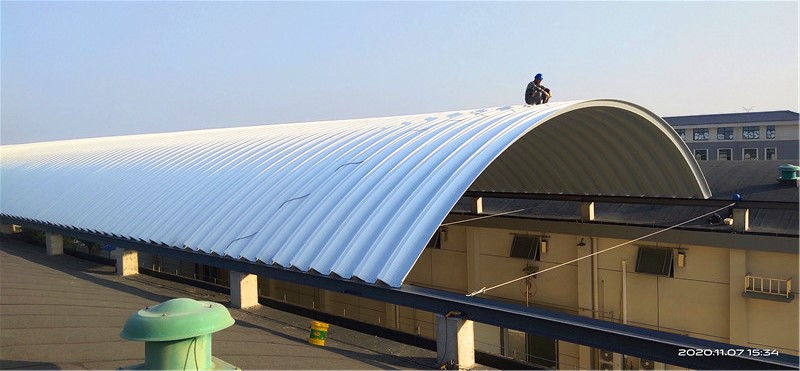

圖中展示了正在安裝的拱形屋頂,結構中采用H鋼橫梁固定于混凝土立柱上,并通過M12鍍鋅鋼絲繩進行橫拉,以有效降低拱形屋頂產生的水平推力,增強整體穩定性。

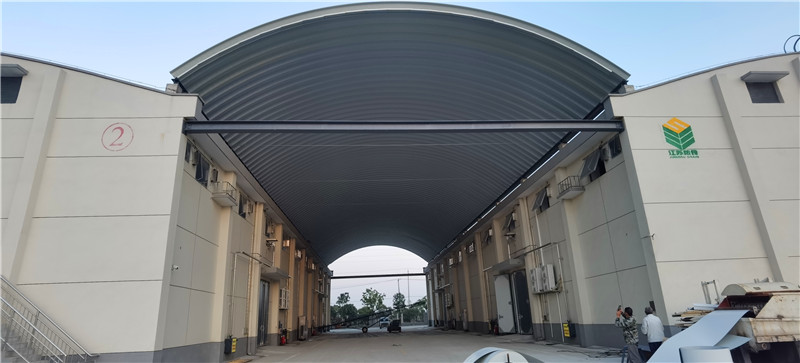

如圖所示,拱形屋頂已完全安裝完畢,山墻處的H鋼橫梁也已就位。下一步將安裝山墻板。所使用的山墻板為914-610型號,采用直槽板設計,經過壓瓦機壓制而成,未進行彎板加工,保持了結構的簡潔和實用性。
這種山墻設計相比有骨架的山墻成本更為合理,同時能有效避免材料浪費,提升施工效率。整體來看,拱形屋頂結合合理的結構設計和材料選用,實現了良好的耐用性與經濟性,適合糧食儲備庫等功能性建筑的需求。
